設計工程におけるポイント 構造詳細

(1) 複数部品の一体化によるコストダウン

Before

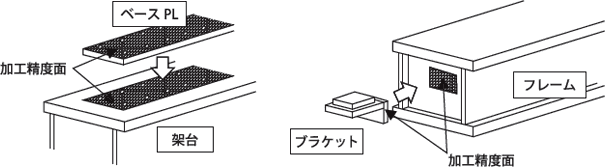

取付け面に加工精度面を設けている構造

架台やフレームに対し、ベースPL、ブラケットといった小物部品を取付けるために取付け面に加工精度面を設けている構造があります。

↓

After

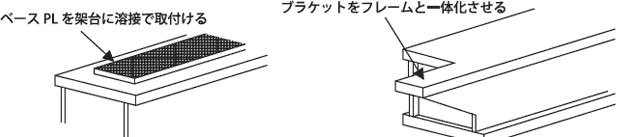

架台やフレームと一体化させる

小物部品を架台やフレームと一体化させることができれば、加工費のコストダウンにつながります。

ポイント

複数部品を一体化することで、加工費のコストダウンに加え、小物部品の取付け作業省略による作業費コストダウンの効果もあります。
