加工工程におけるポイント 切削加工

(2) ポケット形状変更によるコストダウン(その1)

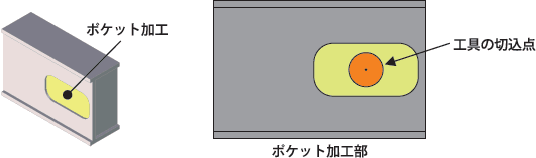

Before

ポケット加工部

図のようなポケット加工はよく見られる加工形状です。この場合、加工のはじめにポケット内部に工具の切込み点を加工する必要があります。この加工は工具の送り速度が遅いために手間のかかる加工です。

↓

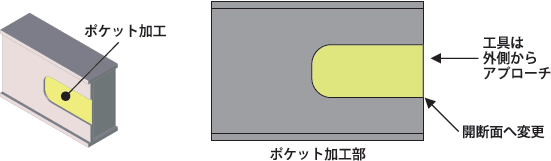

After

ポケット加工部

材端に近いポケットの場合、材端からの開断面ポケットとすることで工具の切込み点加工をする必要がなくなります。

ポイント

工具の切り込み点加工が無い構造に変更することで、製造コストダウンにつながります。
