品質保証におけるポイント

(8) 精度緩和による研削工程の省略

Before

精度面研削

精度面の平面度が0.01以下であれば、切削加工のみでは達成不可能であり、研削加工が必要となります。

↓

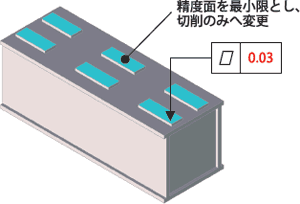

After

精度面を最小限とし、切削のみへ変更

精度面を必要最小限のサイズに抑えることで、切削時の発熱による変形の影響が小さくなり、精度を出しやすくなります。更に、平面度を0.03に緩和できれば、更に、平面度を0.03に緩和できれば、横持ち輸送費)やリードタイムなどで大きな削減効果があります。

ポイント

必要精度の見直しによる研削工程の省略は、コスト、リードタイム共に大きな削減効果があります。
